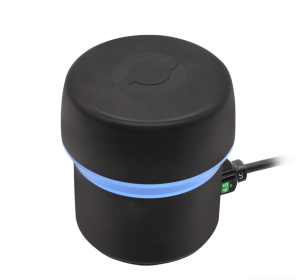

Ping360机械扫描环扫成像避障声呐

¥24,000.00

Ping360是一款用于ROV水下导航与成像的单波束机械扫描声呐,是无人潜水器(ROV | AUV)水下导航和声学探测的得力工具。

● 参数:
探测范围:50米。
耐压深度:300米。
开源软件接口:具备。
HX-300水下机器人:兼容(配备安装零件)。

产品介绍

Ping360是一款用于ROV水下导航与成像的单波束机械扫描声呐,是无人潜水器(ROV | AUV)水下导航和声学探测的得力工具。

● 参数:
探测范围:50米。
耐压深度:300米。
开源软件接口:具备。
HX-300水下机器人:兼容(配备安装零件)。

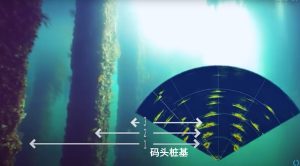

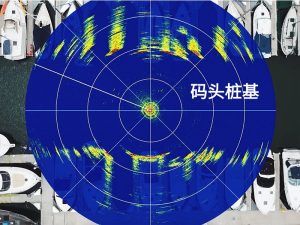

码头桩基扫描探测效果

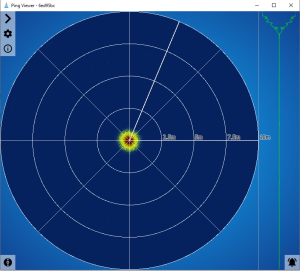

图形界面扫描

①360°扫描

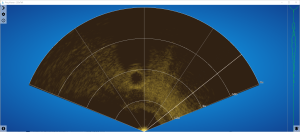

②扇形扫描,水下轮胎和绳索



参数

频率 750kHz 供电电压 11-18 V
水平波束宽度 最大功耗 5 w
垂直波束宽度 25° 耐压等级 300 m
探测距离 0.75 m~50 m 工作温度 0~30 ℃
距离分辨率 探测距离的0.08% 空气中重量-含缆 510 g
50m 处距离分辨率 4.1 cm 水中重量-含缆 175 g
2m 处距离分辨率 1.6 mm 安装螺丝 M3×0.5×5 mm
机械分辨率 0.9° 支架螺丝 M5×0.8×12 mm
扫描扇区 可调,最大360° 信号协议 USB、以太网、RS485
2m 出扫描速度 9s / 360° 线缆长度 755 mm
50m 处扫描速度 35s / 360° 导线规格 28 AWG

尺寸
