水下机器人声呐选购指南：6种型号对比让你少花冤枉钱

水下机器人声呐 如何正确选择是提升目标识别精度、保障作业安全的核心。我们结合多年行业经验，整理出这份声呐选型与应用指南，涵盖6类主流声呐的功能、适用场景、使用技巧及优选产品，帮你快速匹配需求，提升水下作业效率。

一、侧扫声呐——大面积地形扫描的“排头兵”

如果您需要在大范围海域寻找沉船、失踪物体或进行海底地形测绘，侧扫声呐是首选。

1.侧扫成像功能与实战技巧

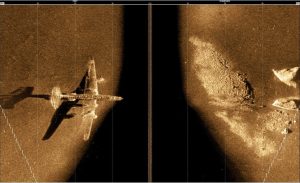

侧扫声呐主要用于海底地形扫描、水下目标搜索。侧扫声呐利用左右两个阵列向两侧发射声波，它的一个显著特点是中间存在“声影区”。如果目标恰好位于声呐正下方，可能会被遗漏。
我们的实战建议： 采取“地毯式”扫描，将海域划分为若干区块，进行横向与纵向的交叉扫描，确保覆盖无死角。

2.推荐方案：侧扫声呐Omniscan 450SS

我们推荐使用 侧扫声呐Omniscan 450SS ，它能提供细腻的海底纹理图像，是专业打捞团队的常备工具。

二、前视声呐——浑水里的“望远镜”

1.核心功能：多波束图像与实时目标确认

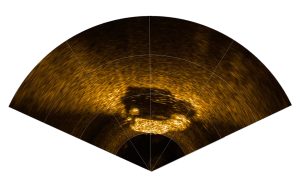

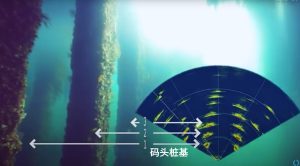

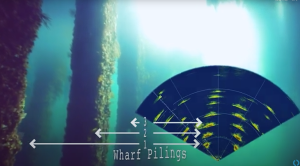

前视声呐也称多波束前视图像声呐，一般用于水下目标搜索。支持从水面搜索目标，也可以和水下机器人搭载使用。多波束声呐一般为扇面图，用软件自带的尺子可以测量目标的尺寸，方便确认目标。双频多波束声呐的优点是，他有两个中心频率，双频前视声呐的优势在于，它能同时兼顾远距离搜索（约 100m）和近距离细节观察（约 40m 以内）。在城市内河或泥沙较多的浑浊水域，潜水员和普通相机几乎无法工作，这时声呐的优势就体现出来了。水下扫描效果如下图所示。

2.推荐方案：M750d 双频成像系统

我们推荐 双频前视图像声呐 M750d。低频模式可实现 100m 左右的远距离侦测。高频模式可在 40m 范围内提供极高分辨率的细节观察，即便在“伸手不见五指”的浑水中也能看清目标。

三、水下定位声呐——ROV的“GPS”

1.超短基线与短基线定位技术详解

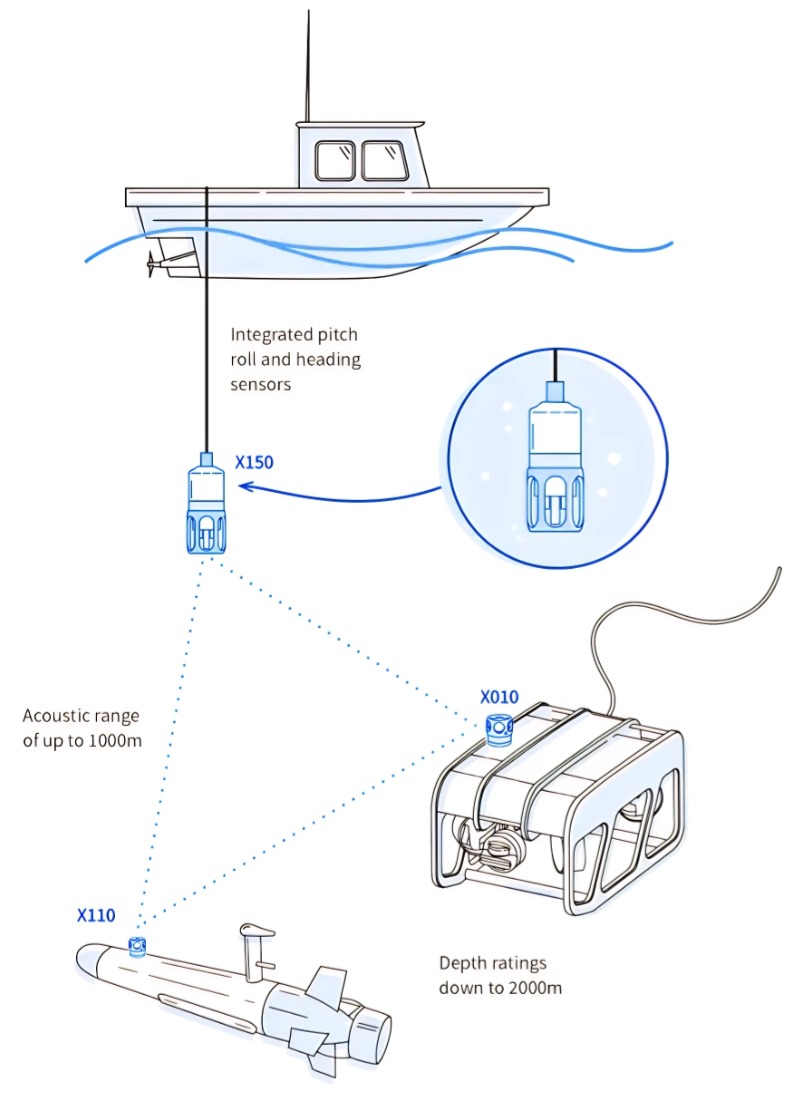

水下定位也被称作水下GPS，由于没有水下GPS信号，实际上水下定位是GPS-水声结合定位。原理图下图所示，通过GPS定位母船的大地坐标，同时通过声学收发器确定水下机器人的船体坐标，通过坐标变换计算水下机器人的大地坐标。

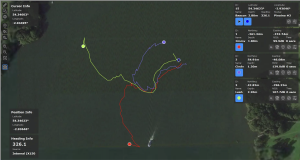

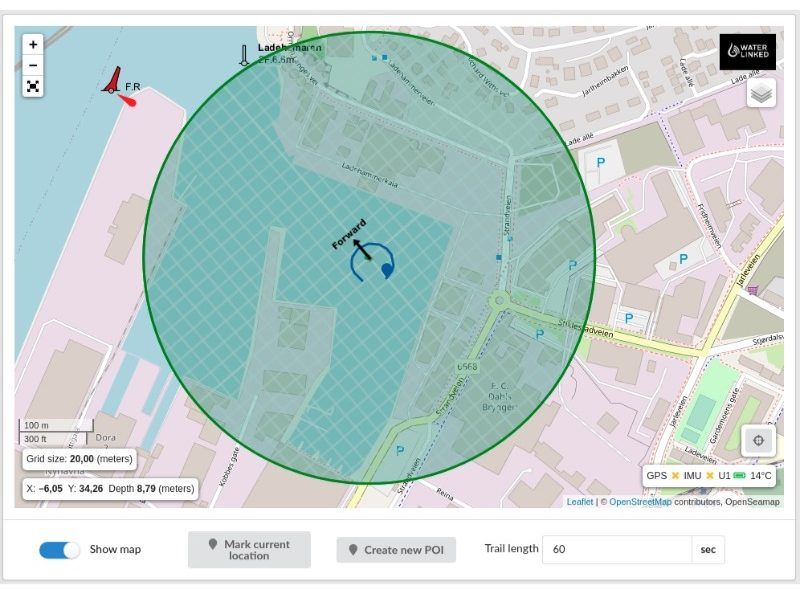

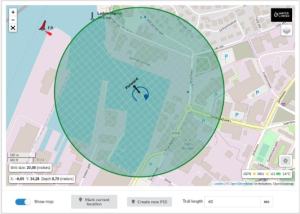

水下定位可以获得水下机器人的实时位置，效果如下图所示。

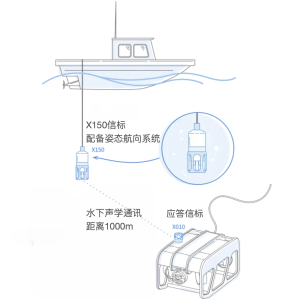

超短基线水下定位如下图所示。

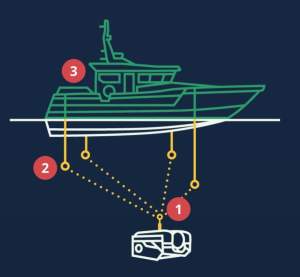

短基线水下定位如下图所示。

2.推荐方案：高精度水下定位导航

30m以内水深不推荐使用水下定位，因水深太浅会产生多径干扰，效果不佳。大深度作业时，我们推荐使用超短基线或短基线水下定位系统，极大缩短二次寻找目标的时间。

四、管道声呐——360°看穿城市“肠子”

1.管道声呐轮廓检测

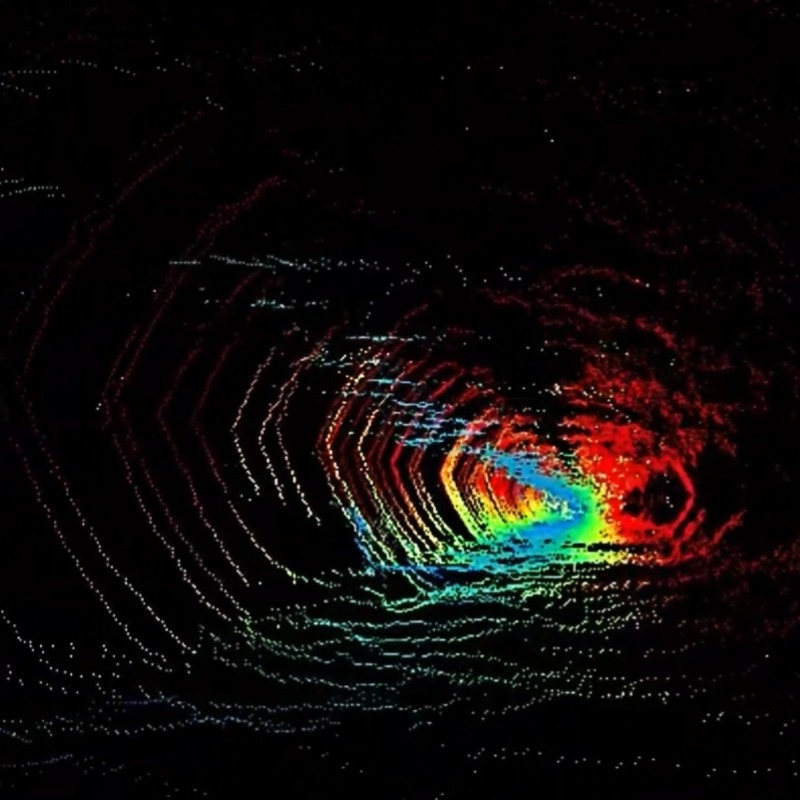

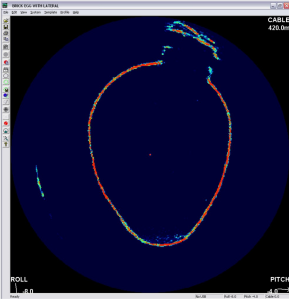

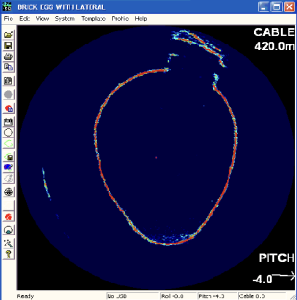

管道声呐，又称轮廓声呐，可以精准360°测绘管道的轮廓，是市政排水管道巡检的核心工具。根据管道直径的不同，需要选择相应测量范围的探头。它可以搭载在水下机器人上使用，也可以单独使用。

2.推荐方案：迷你管道声呐

根据管径大小，我们提供不同频率和射程的探头供您选择。推荐迷你管道声呐2512，管道声呐1512。

五、避障声呐——水下机器人的“倒车雷达”

1.避障声呐技术详解

避障声呐，也称机械扫描声呐，通过逐点扫描的方式来测绘周围环境，从而实现水下机器人的避障功能。与管道声呐不同，它不是一次性测绘 360°轮廓，而是可以根据需求设置扫描范围，例如 360°或其他特定角度。这使得水下机器人在复杂环境中能够感知障碍物，规划安全路径，有效避免碰撞，确保作业的顺利进行。了解更多关于 声呐传感器工作原理，可以参考 NOAA 发布的海洋声学教育指南。

2.推荐方案：避障声呐

推荐避障声呐Ping360，避障声呐MICRON。

六、高度计——精准“对底”神器

1.高度计成像原理与河床测绘

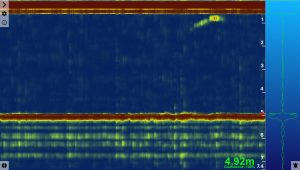

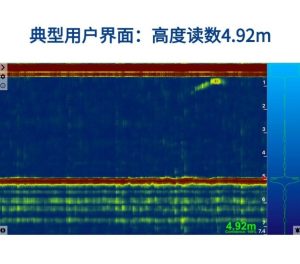

高度计利用声波回声原理，能够精确测量水下机器人与海床的高度，或与周围障碍物的距离。其有效距离通常在 100m 左右，但是对于软质海床，测绘效果会受到影响。高度计的应用范围非常广泛，可用于桥梁桩基、风电桩、码头等河床测绘；也可用于水库、河道、水箱的淤积测绘；还可以用于海洋科考、水质检测等需要精准控制对底高度的场合；还可作为机器人自动导航的避障传感器使用。

2.推荐方案：专业水下高度计

推荐水下高度计。
