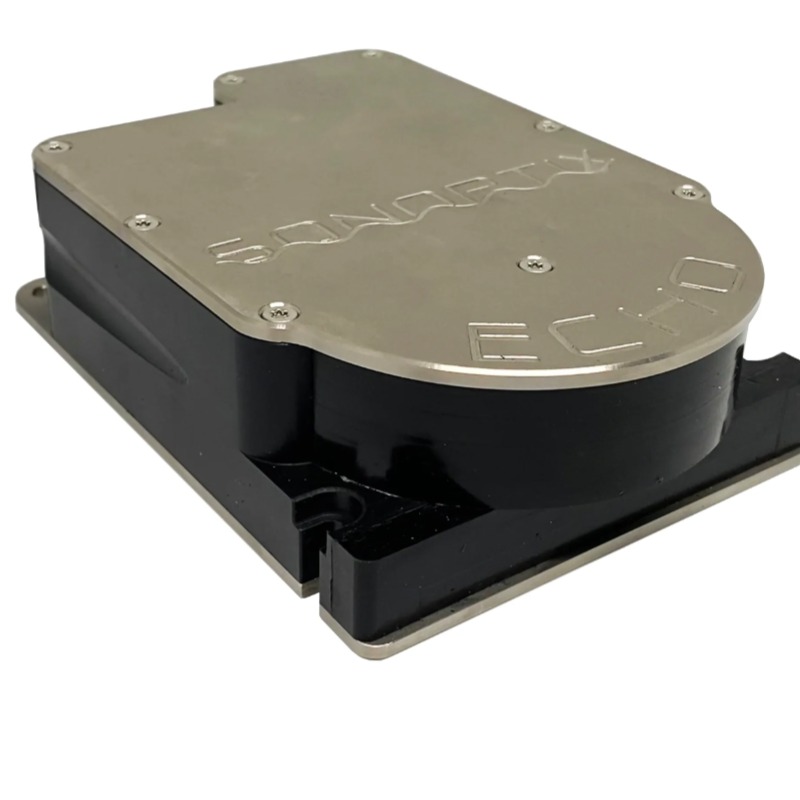

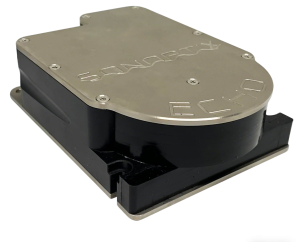

前视多波束图像声呐ECHO简介
 |
双频（400/700KHz）多波束声呐，安装在ROV | AUV上，进行大范围的水下目标搜索。
应用领域：
该图像声呐用户界面简单直观，预安装的穿舱件、连接器，启动方便。原装进口产品，不支持7天无理由退货，请知悉。 |

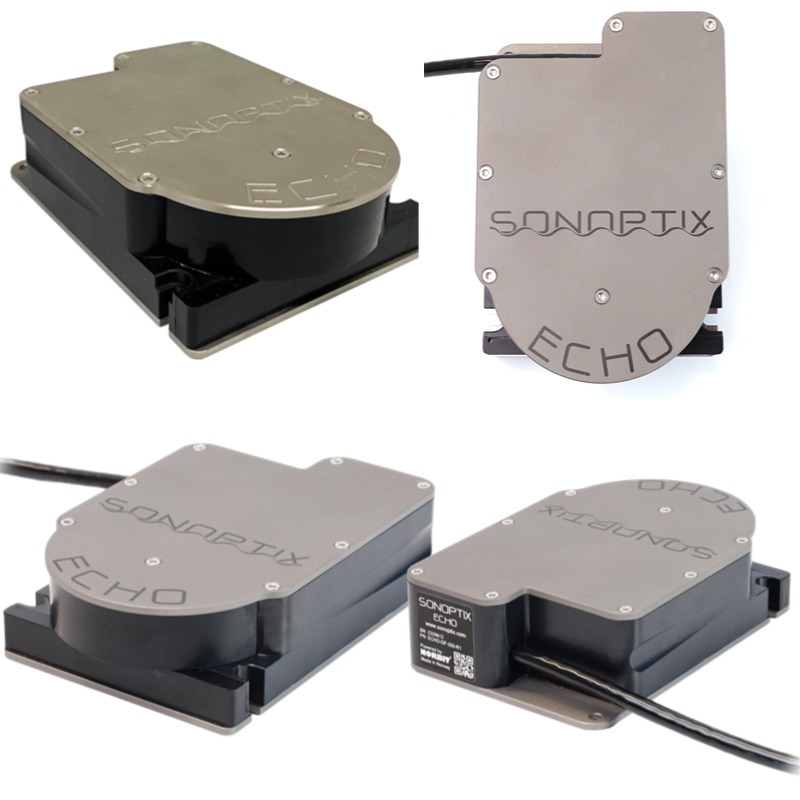

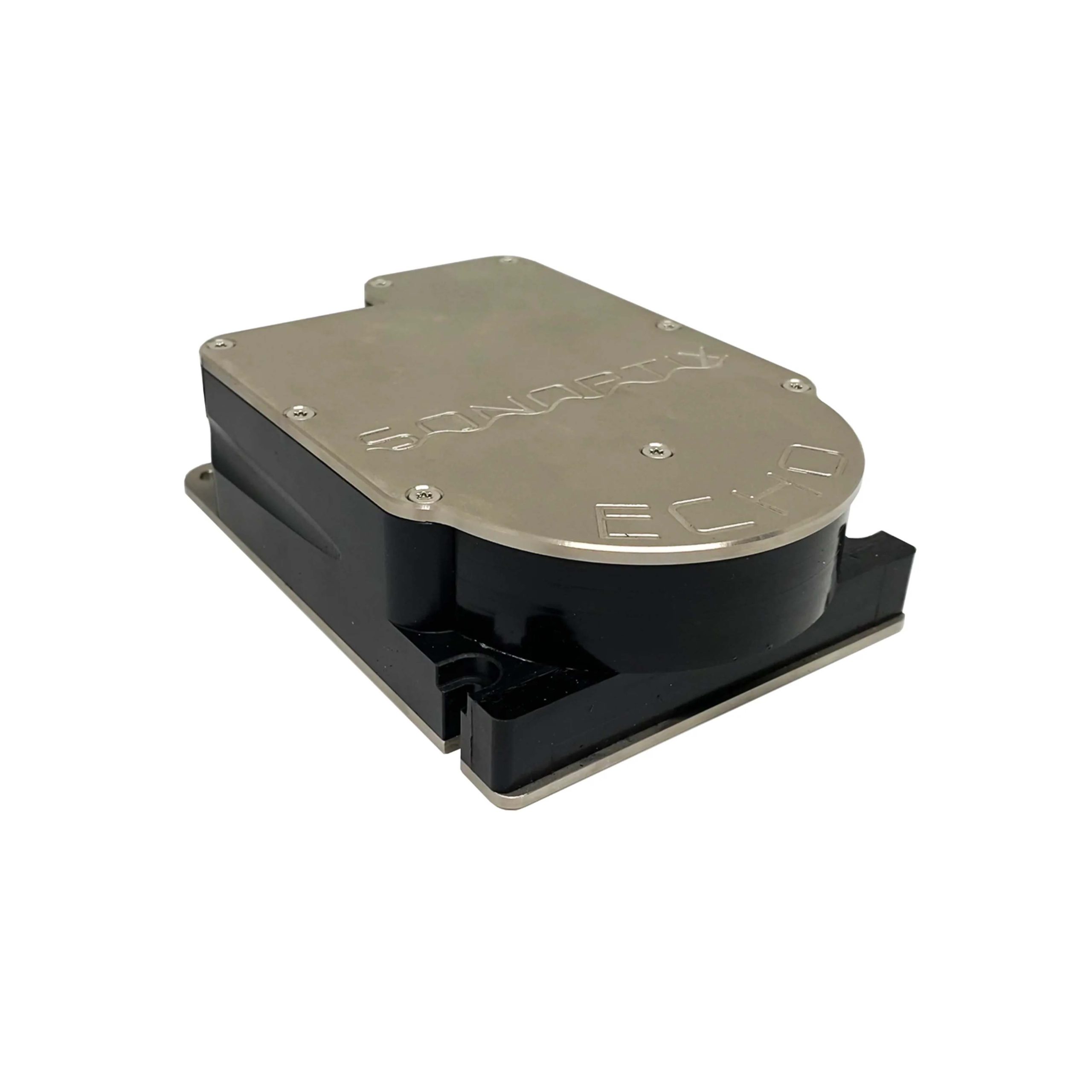

多波束图像声呐ECHO多视图

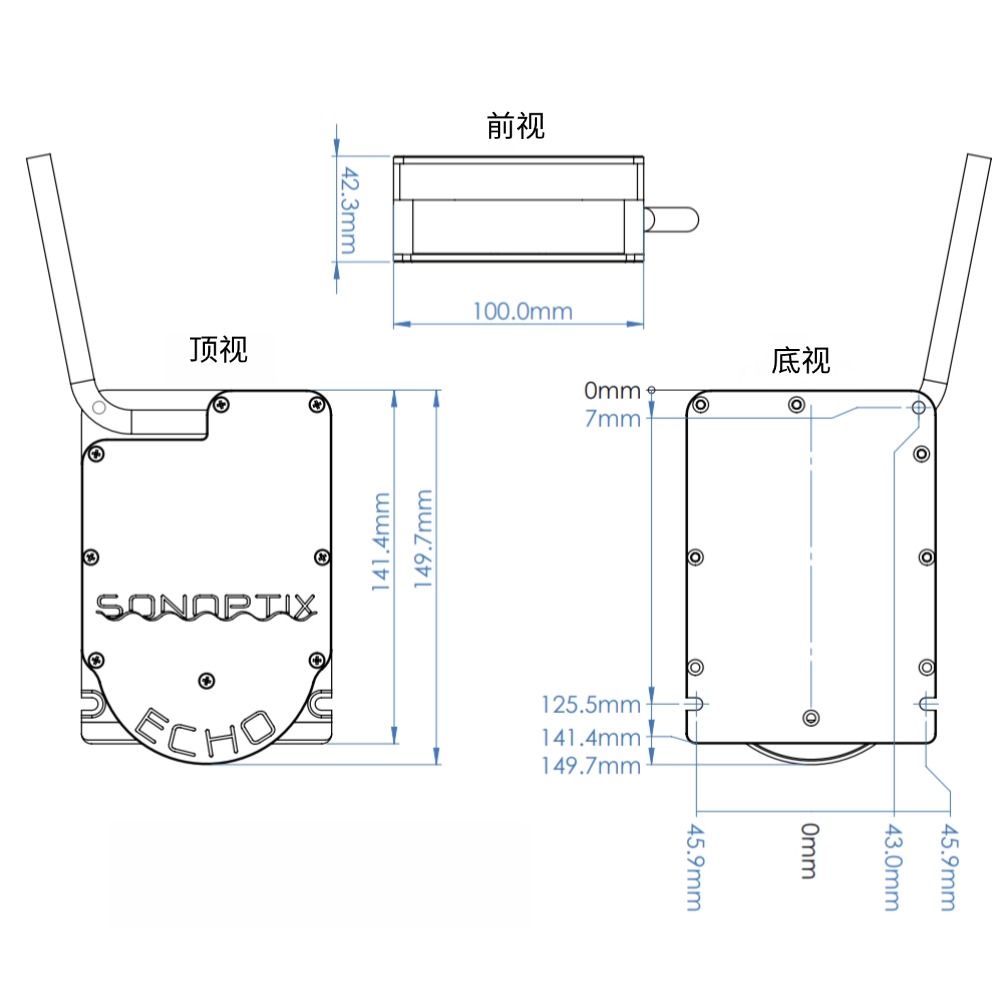

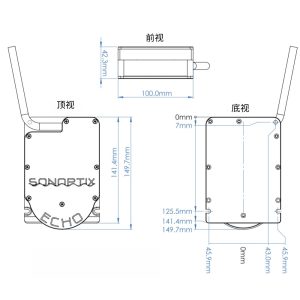

ECHO安装尺寸

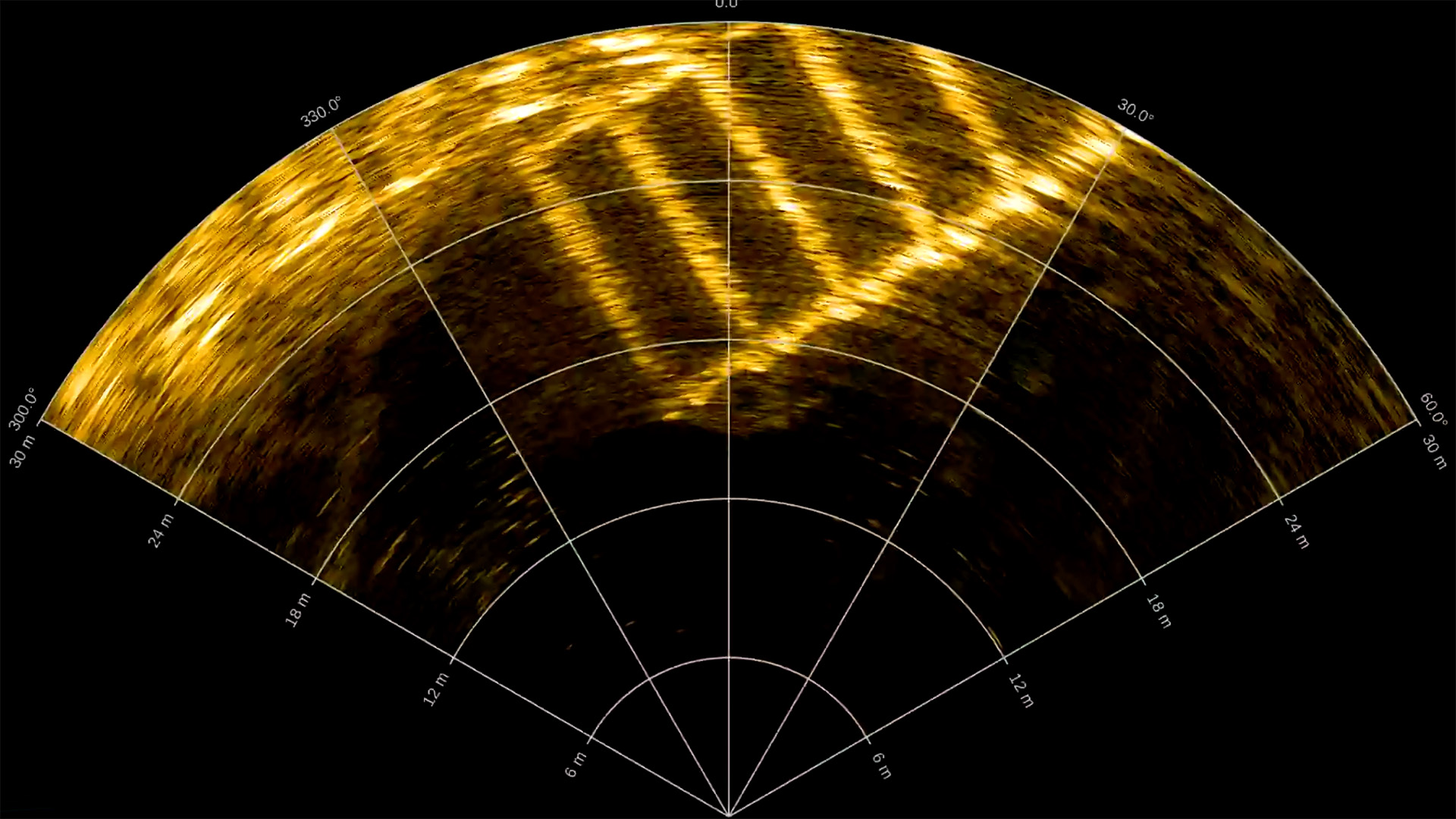

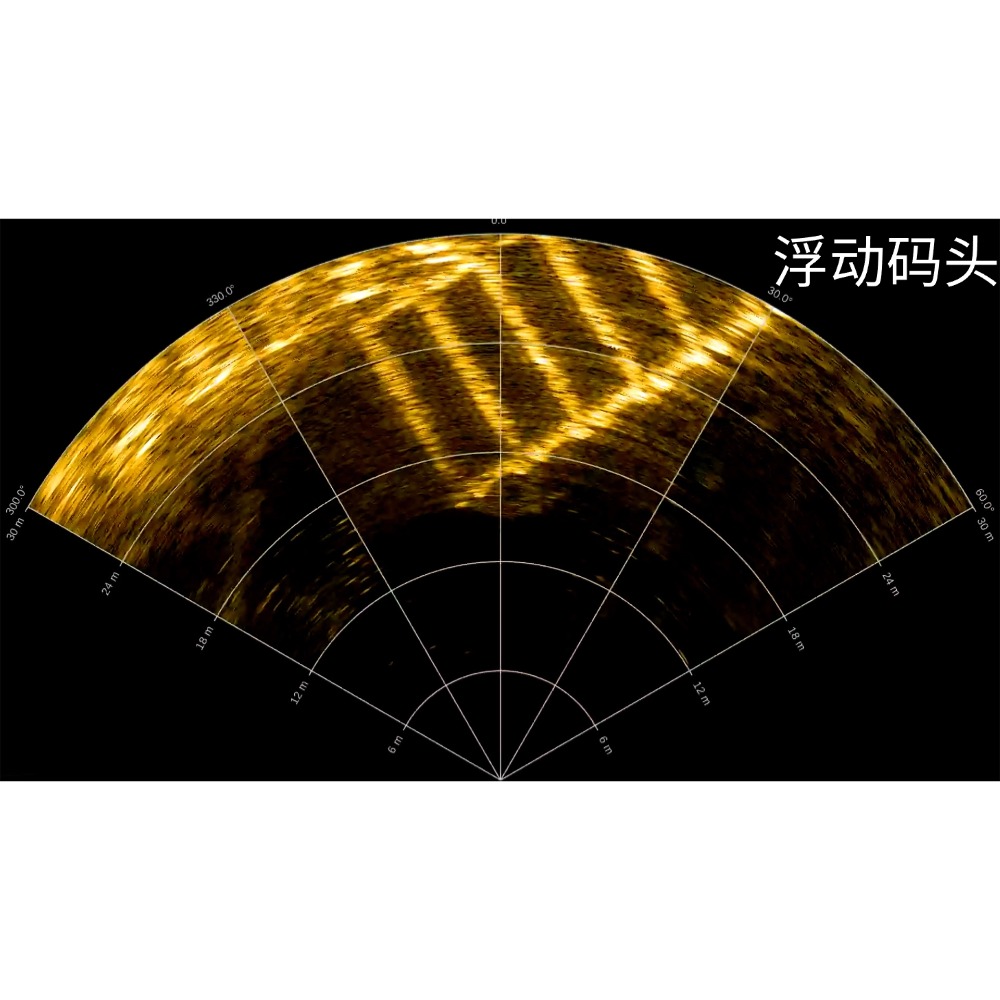

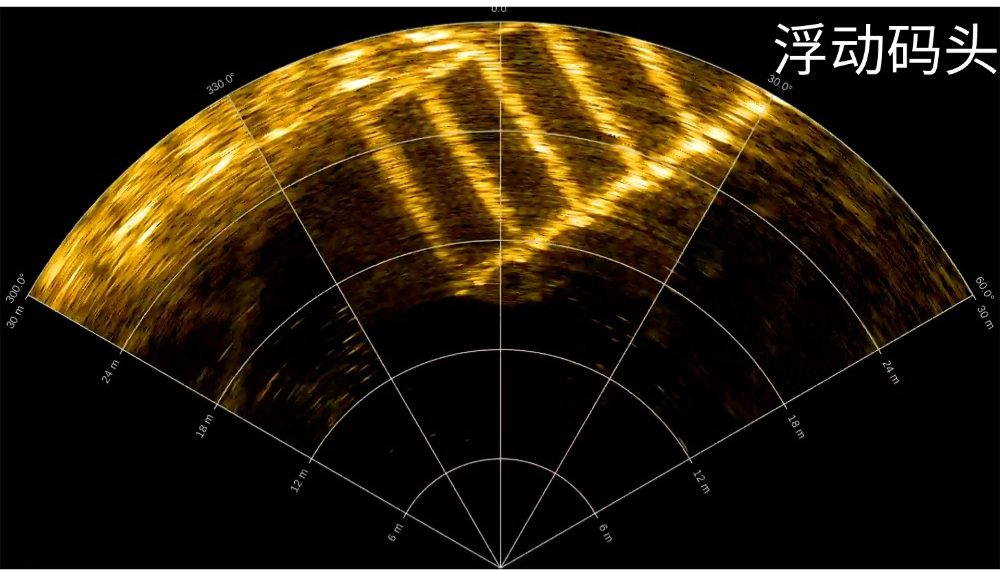

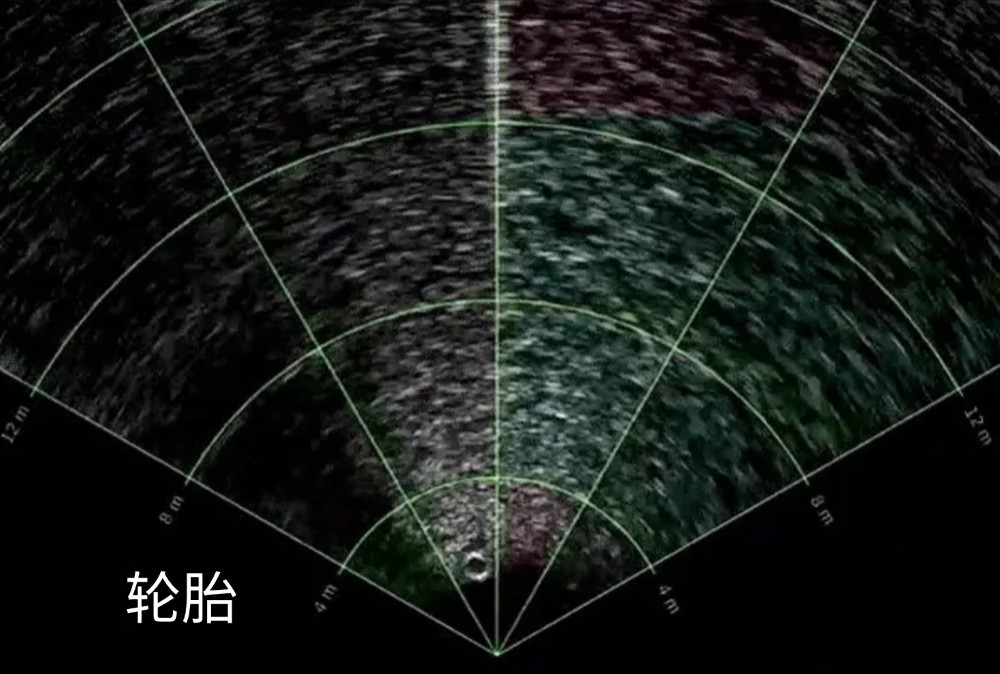

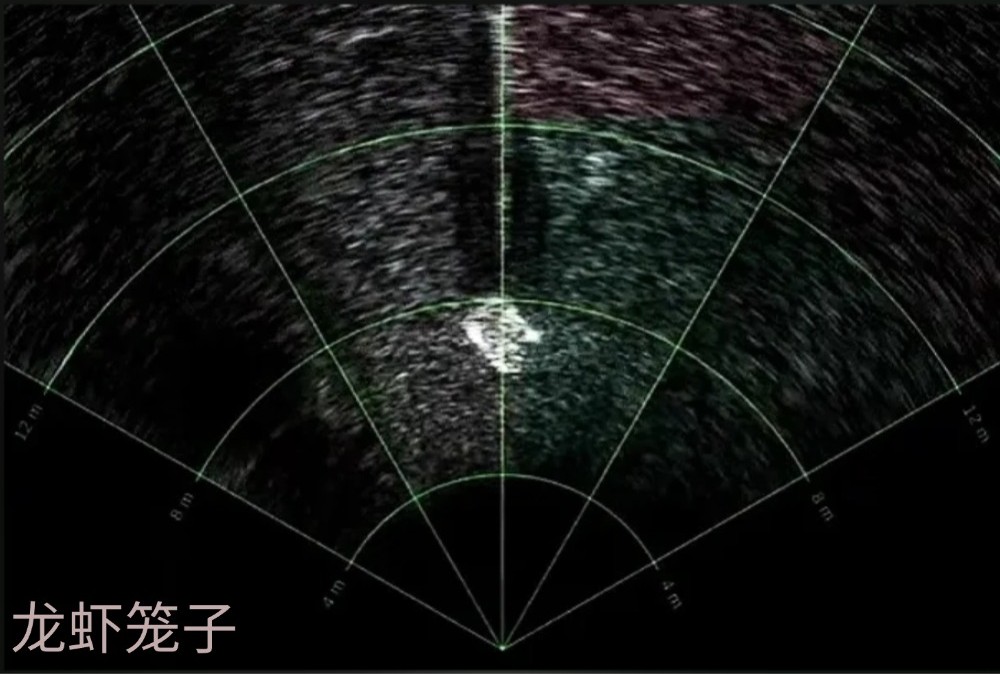

多波束图像声呐ECHO成像效果

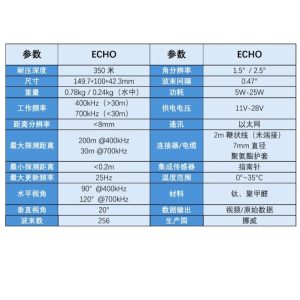

多波束图像声呐ECHO参数表
| 参数 | ECHO | 参数 | ECHO |
| 耐压深度 | 350 m | 角分辨率 | 1.5° / 2.5° |
| 尺寸 | 149.7×100×42.3mm | 波束间隔 | 0.47° |
| 重量 | 0.78 kg / 0.24 kg (水中) | 功耗 | 5W-25W |
| 工作频率 | 400kHz (>30m)
700kHz (<30m) |
供电电压 | 11V-28V |
| 距离分辨率 | <8mm | 通讯 | 以太网 |
| 最大探测距离 | 200m @400kHz
50m @700kHz |
连接器/电缆 | 2m 鞭状线 (末端接)
7mm 直径 聚氨酯护套 |
| 最小探测距离 | <0.2m | 集成传感器 | 指南针 |
| 最大更新频率 | 25Hz | 温度范围 | 0°C ~ 35°C |
| 水平视角 | 90° @400kHz
120° @700kHz |
材料 | 钛、聚甲醛 |
| 垂直视角 | 20° | 数据输出 | 视频 / 原始数据 |
| 波束数 | 256 | 生产国 | 挪威 |
