卷线盘 (多种型号)

水下机器人专用配件：便携式手动收线车（内置 8 芯滑环）

注意：本产品售价仅为收线车价格，不包含线缆。

产品说明

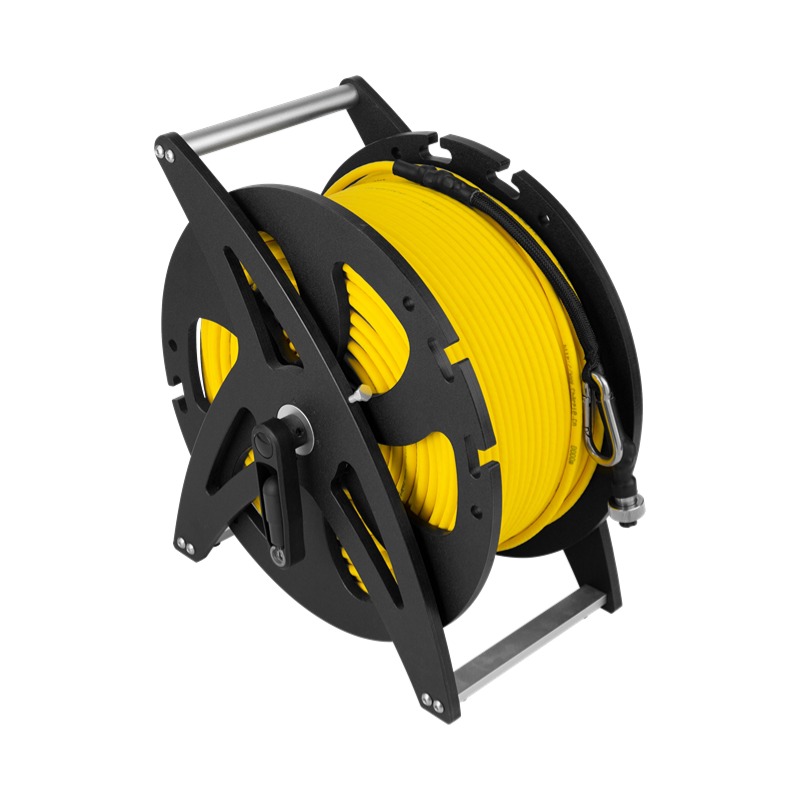

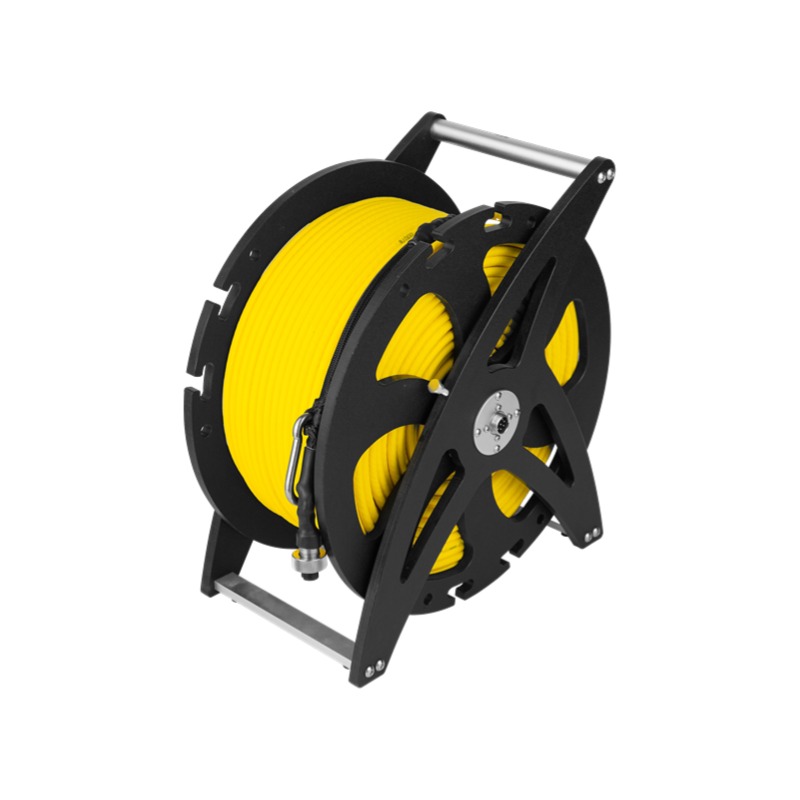

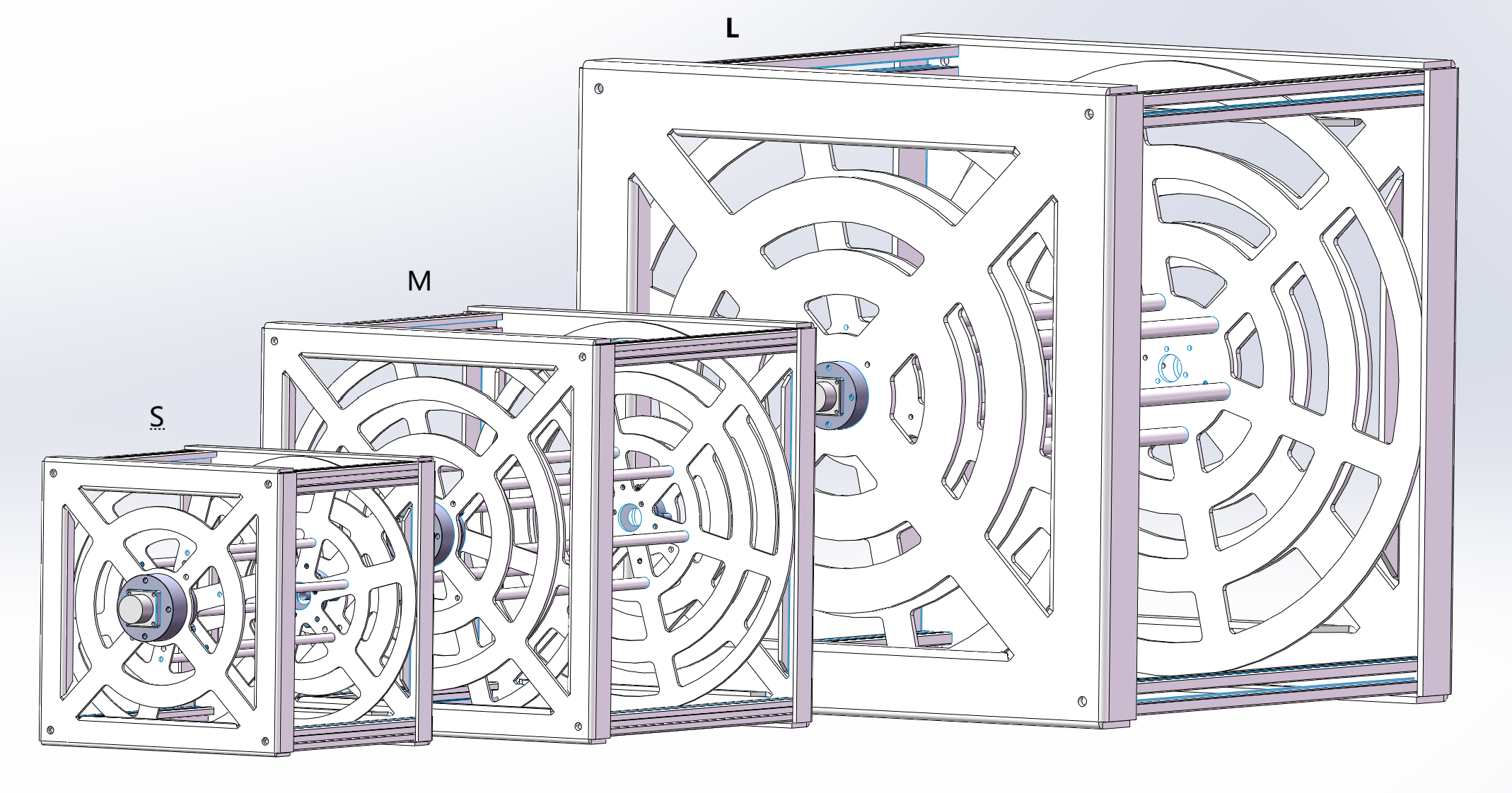

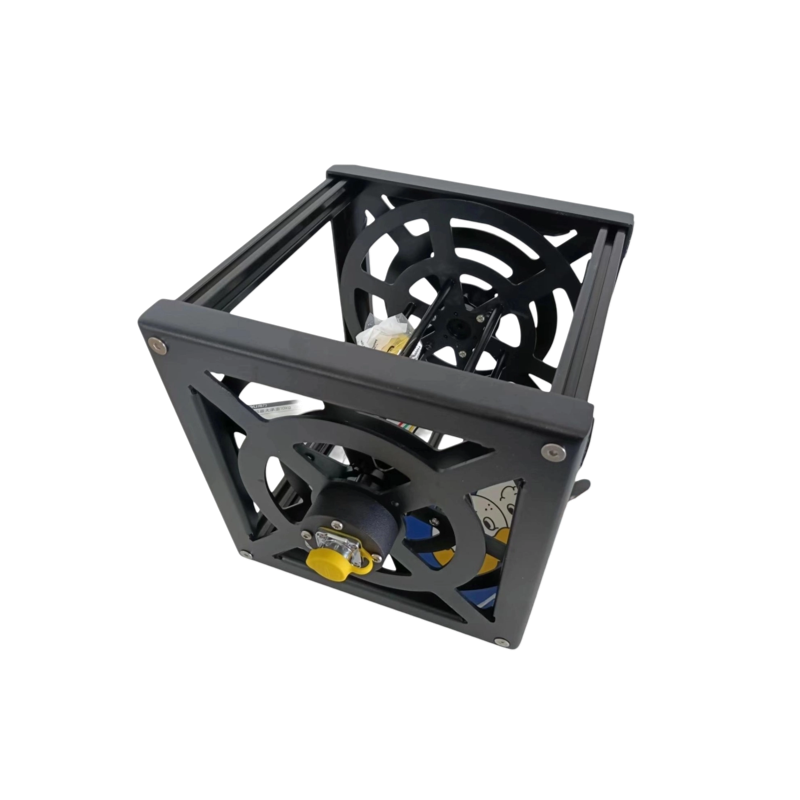

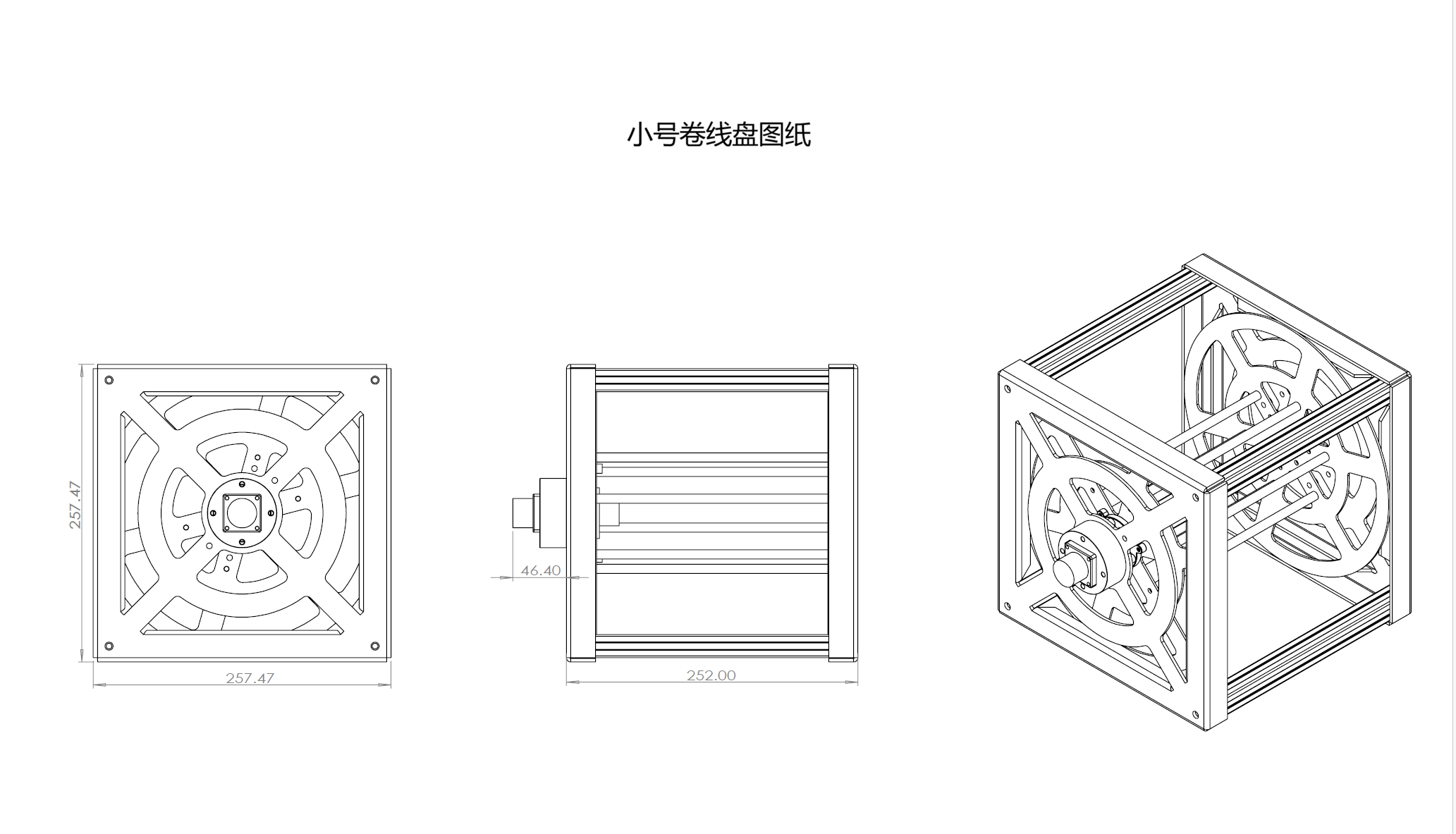

卷线盘 (S)

● 重量: 2.4 kg
● 外径 300 mm，宽度 130 mm
● 可缠绕4 mm线缆 500 m
● 可缠绕8 mm线缆 100 m

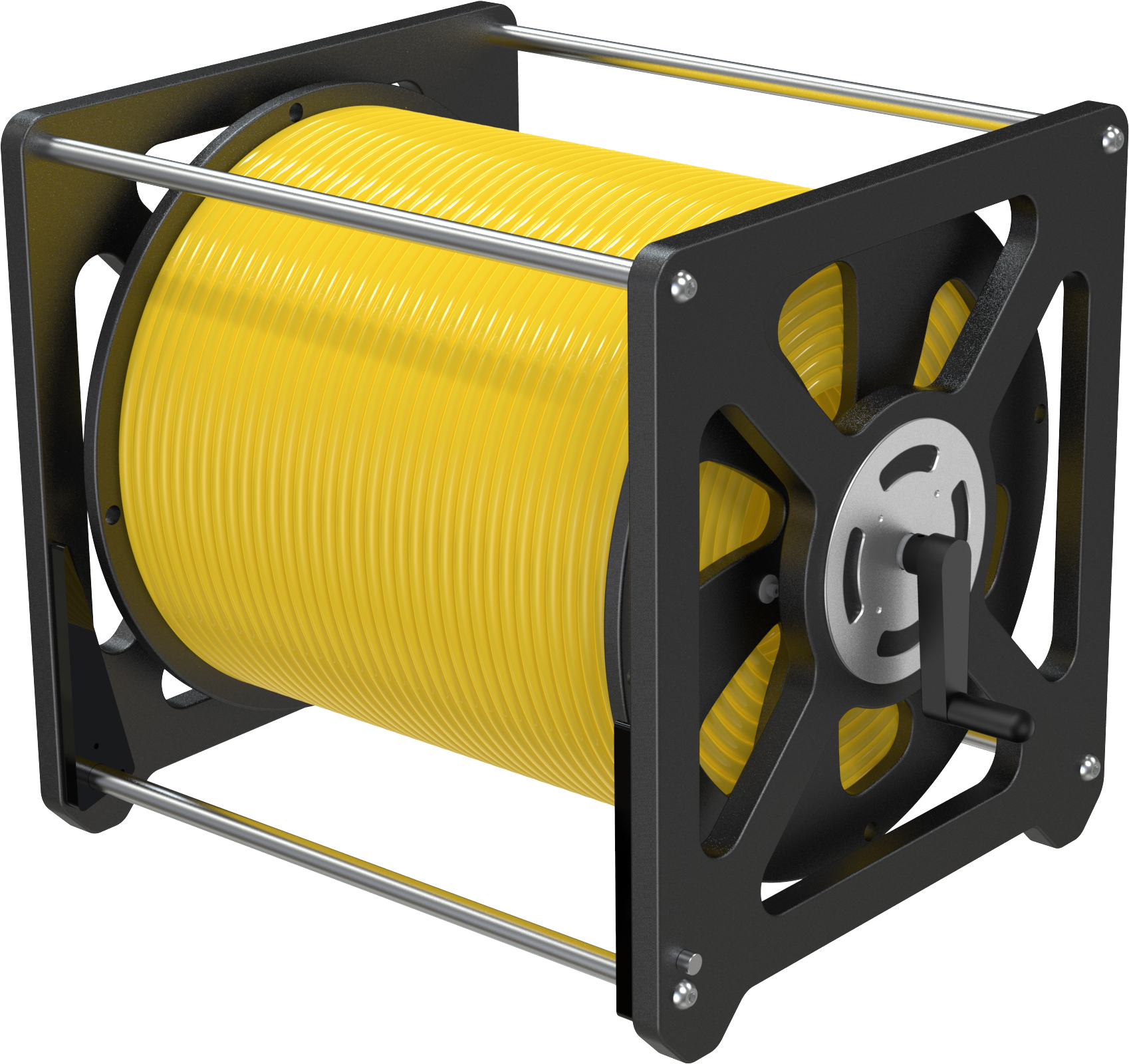

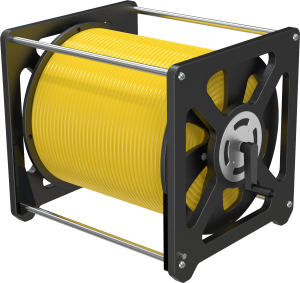

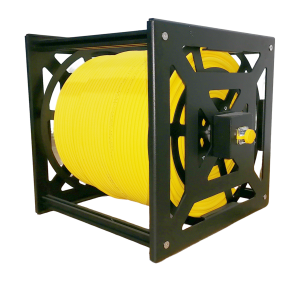

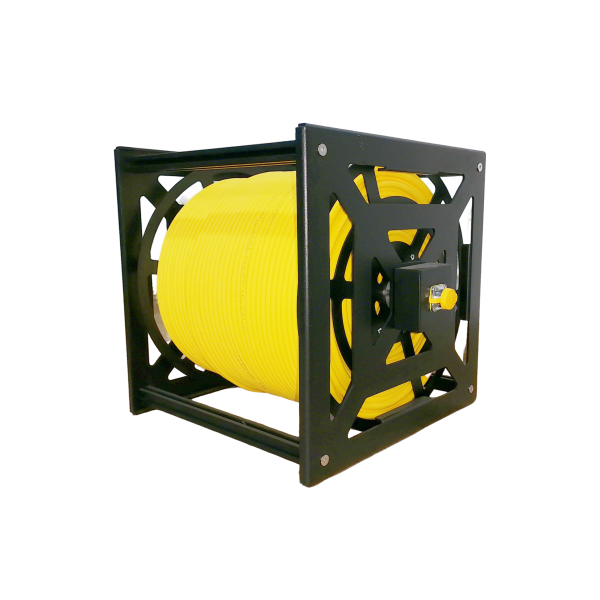

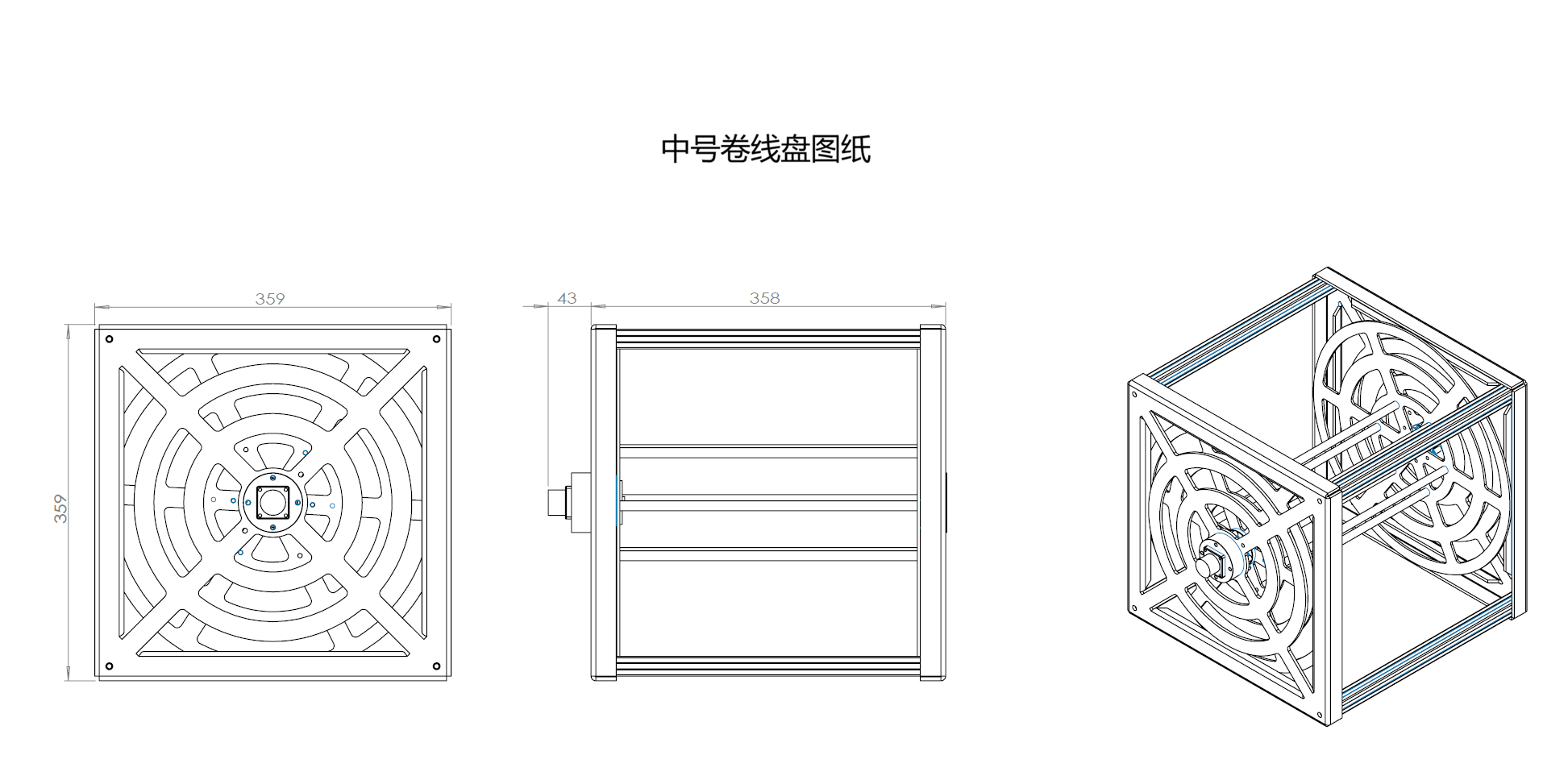

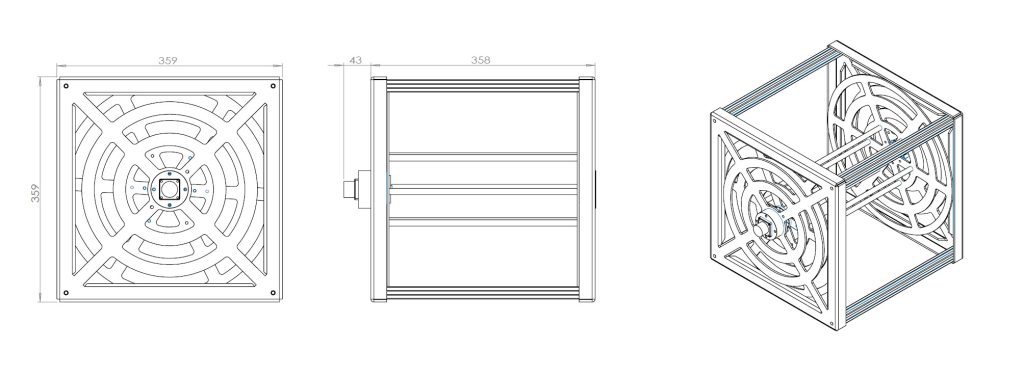

卷线盘 (M)

● 重量: 3.2 kg
● 尺寸: 352*370*370 mm
● 可缠绕8 mm线缆 400 m

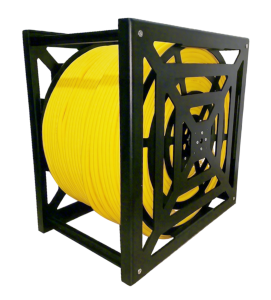

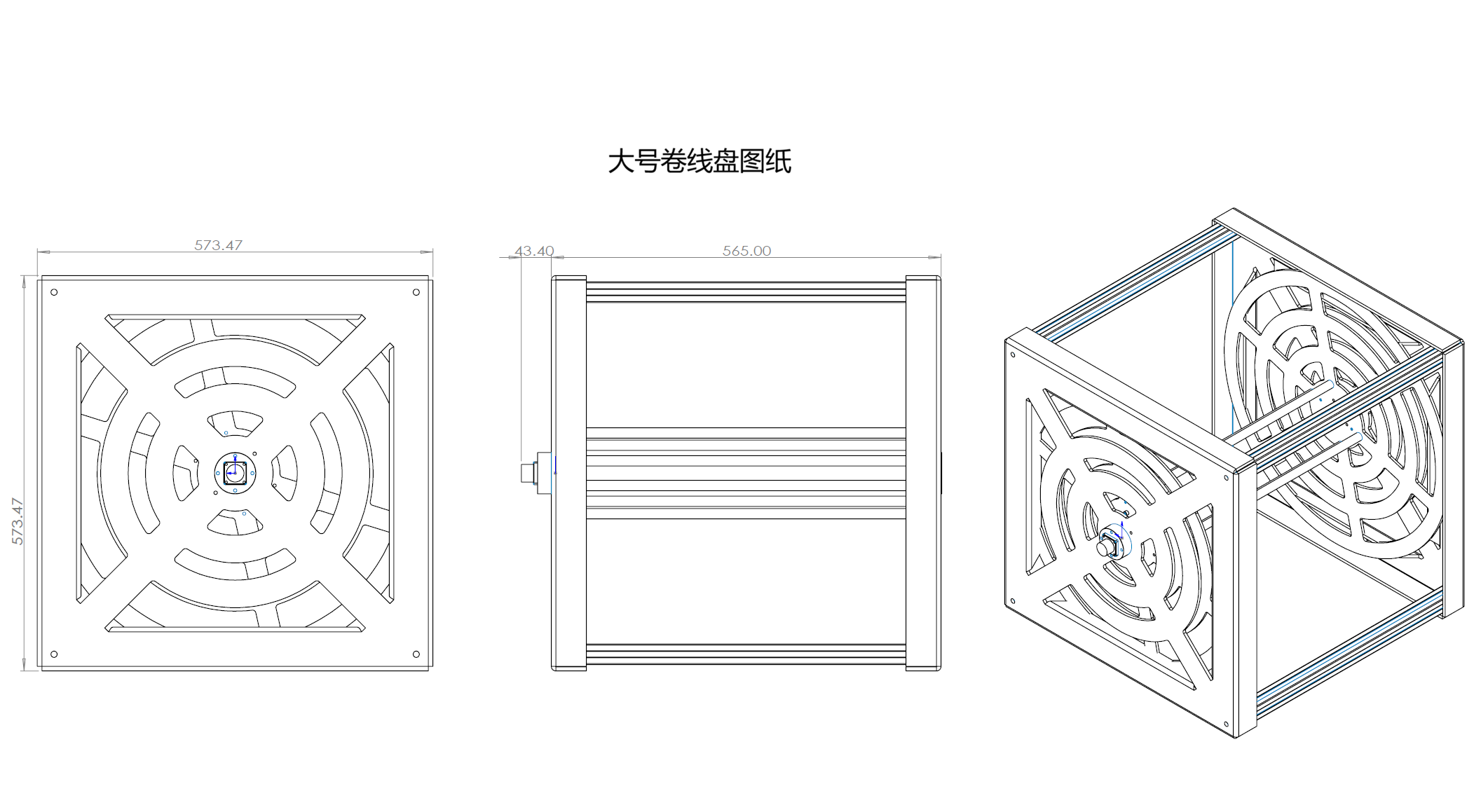

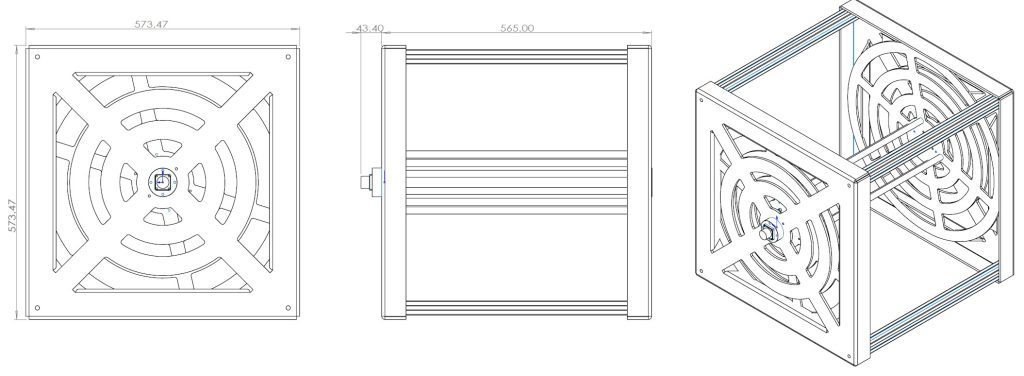

卷线盘 (L)

● 重量: 9.3 kg
● 尺寸: 358*530*530 mm
● 可缠绕8 mm线缆 800 m

选型参考

型号	长/mm	宽/mm	高/mm	自重/kg	最大卷线长度/m
型号	长/mm	宽/mm	高/mm	自重/kg	4mm	6mm	8mm	10mm	12mm	14mm
小号	130	300	300	2.4	500		100
中号	352	370	370	3.2	1600	700	400	200
大号	358	530	530	9.3	3500	1500	800	500	300
特大	506	530	530	9.8		2300	1300	800	500	400

接口说明

项目	规格
绝缘强度	300VDC@50Hz
工作电流	2路、3路：20A 3路、4路：10A 4路、8路：5A 8路、12路、14路：2A
线序	1-赤，2-橙，3-黄，4-绿，5-黑，6-蓝，7-紫，8-灰
发货清单	卷线盘（带滑环、防水插座）1、配套防水插头1、轧带*3
使用说明	1.长电缆与滑环内测出线端依次接线； 2.短缆与配套防水插头按对应线序接线； 3.长电缆在卷线盘内测做U型，用轧带固定3个点，防止滑动； 4.长电缆整齐排列，缠在卷线盘上。
